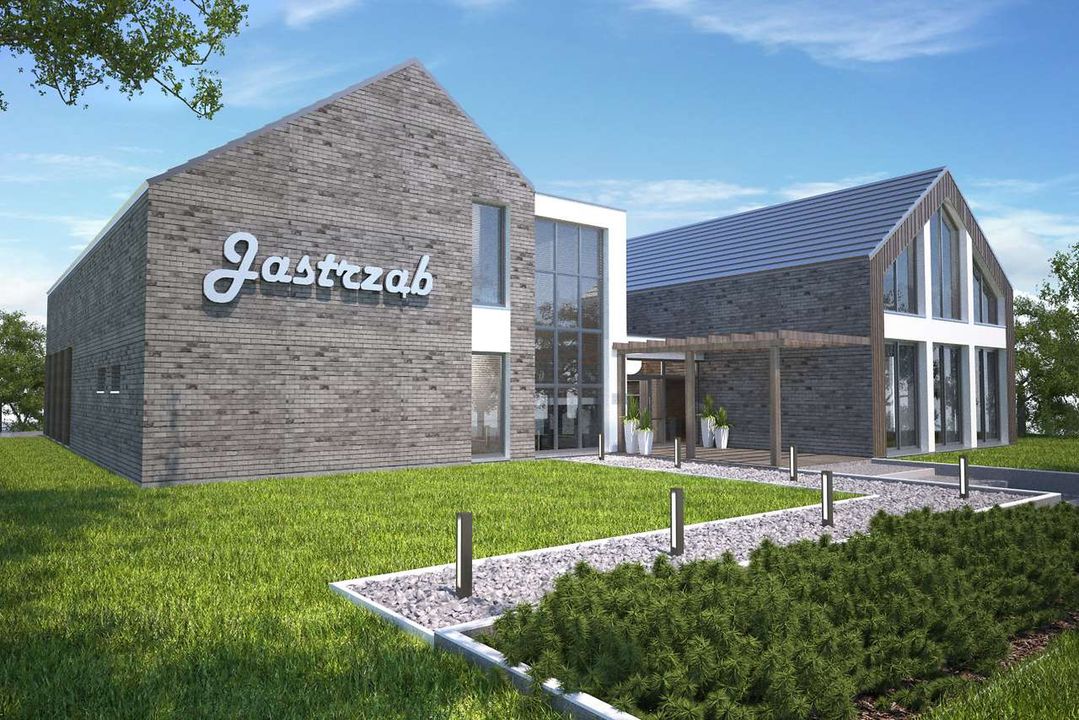

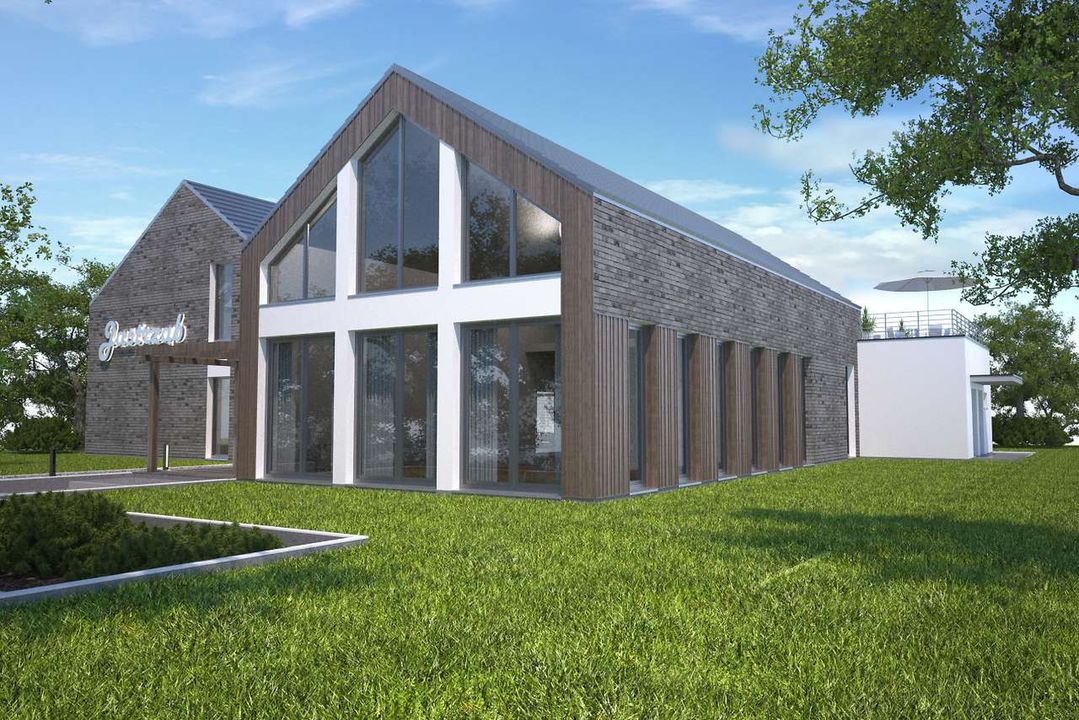

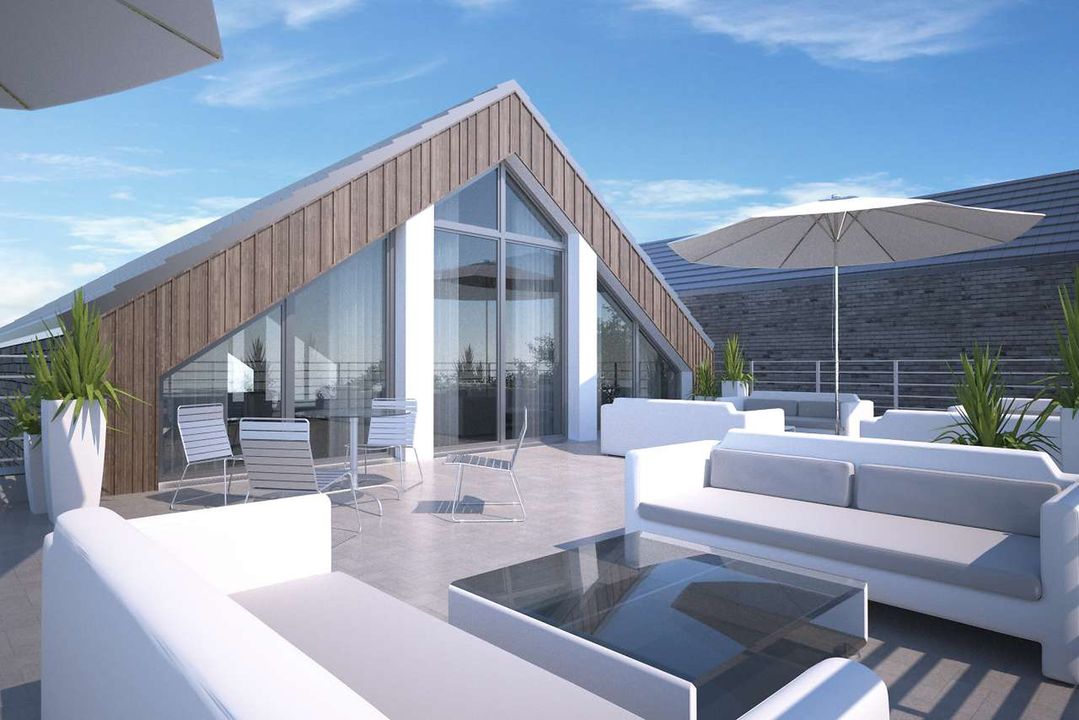

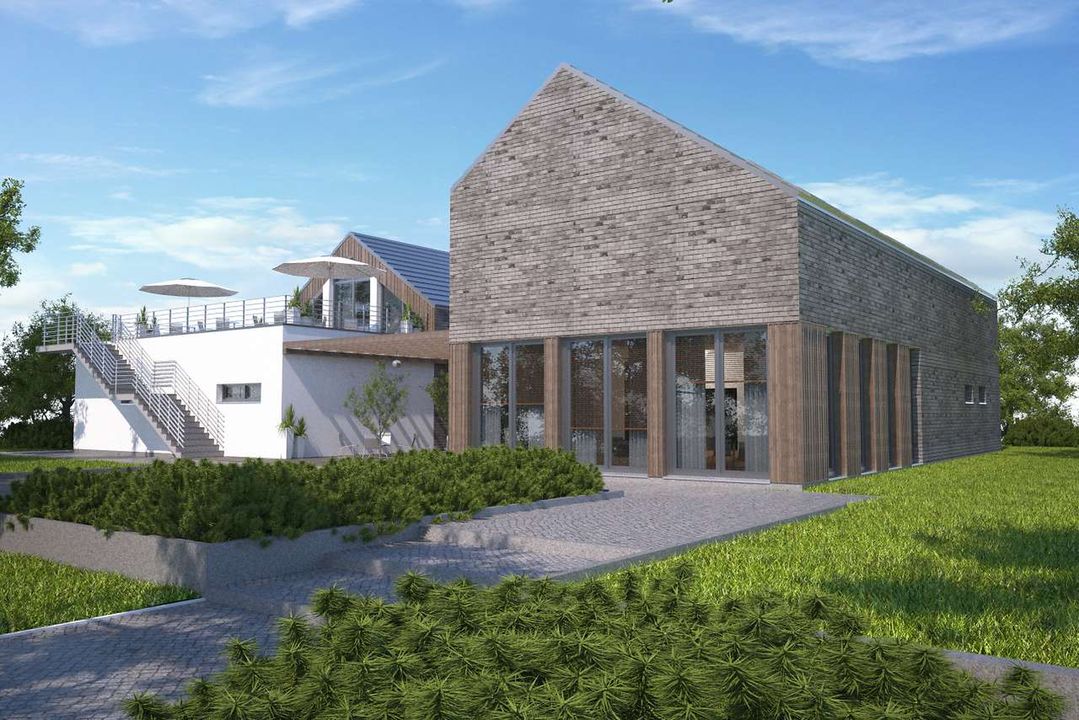

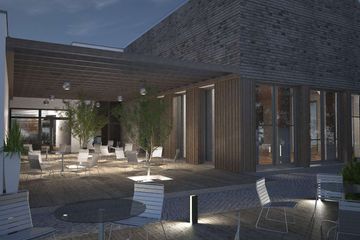

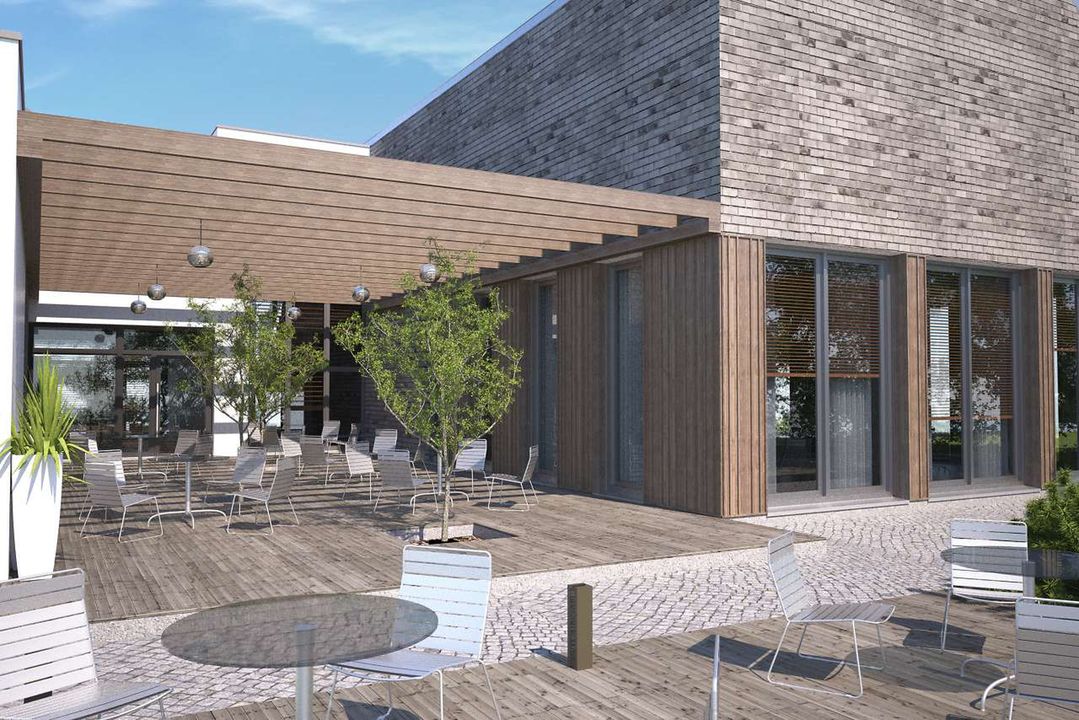

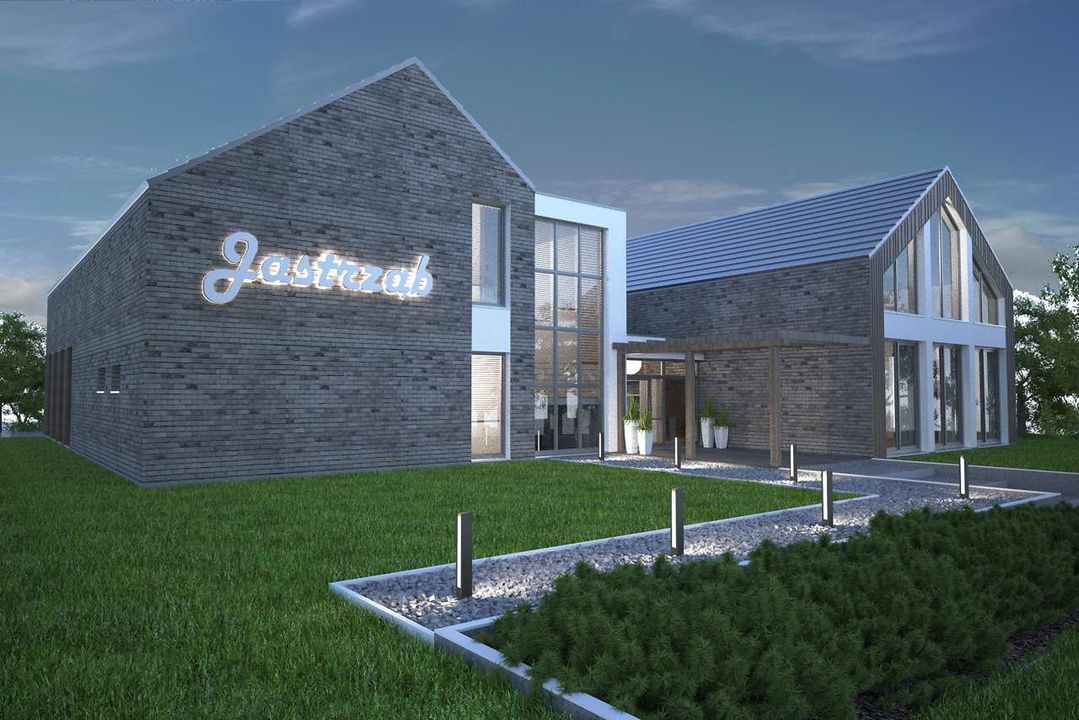

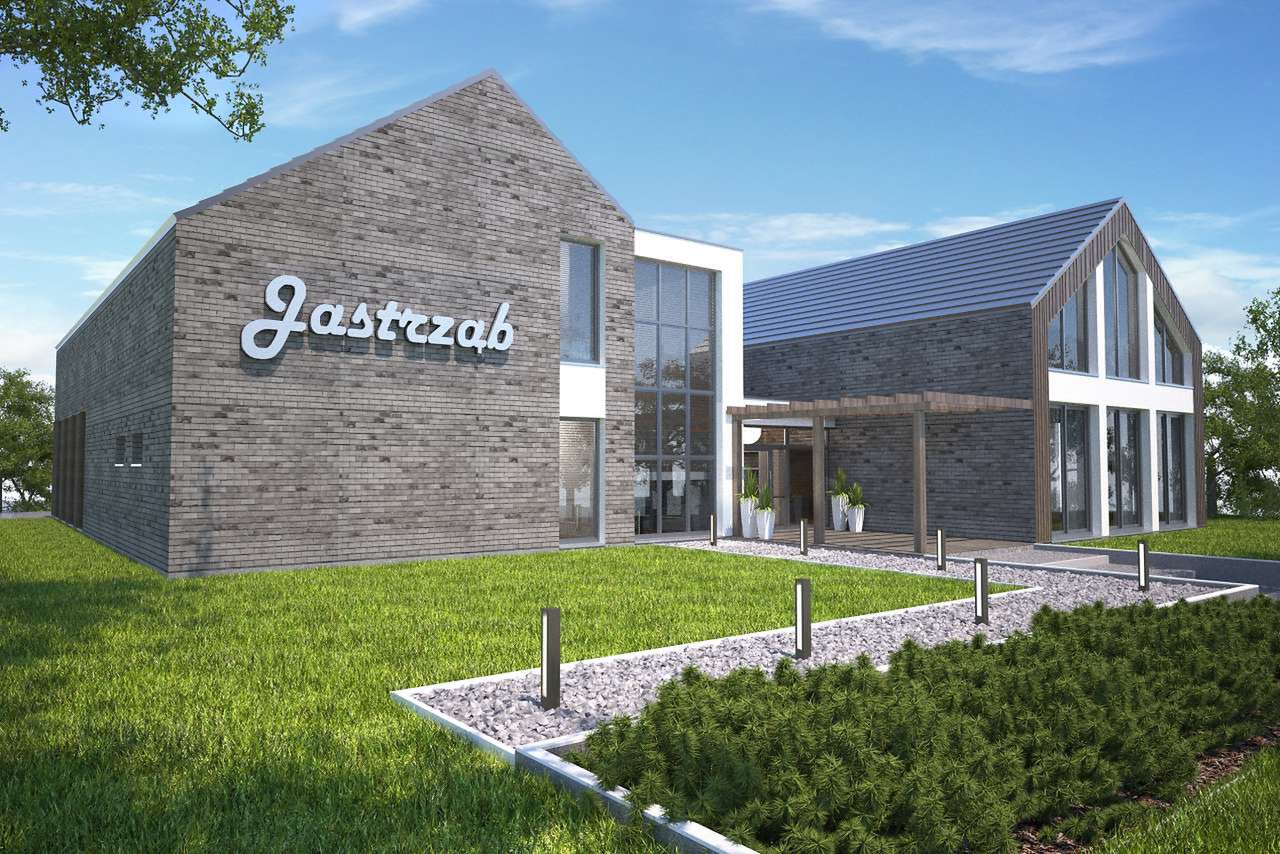

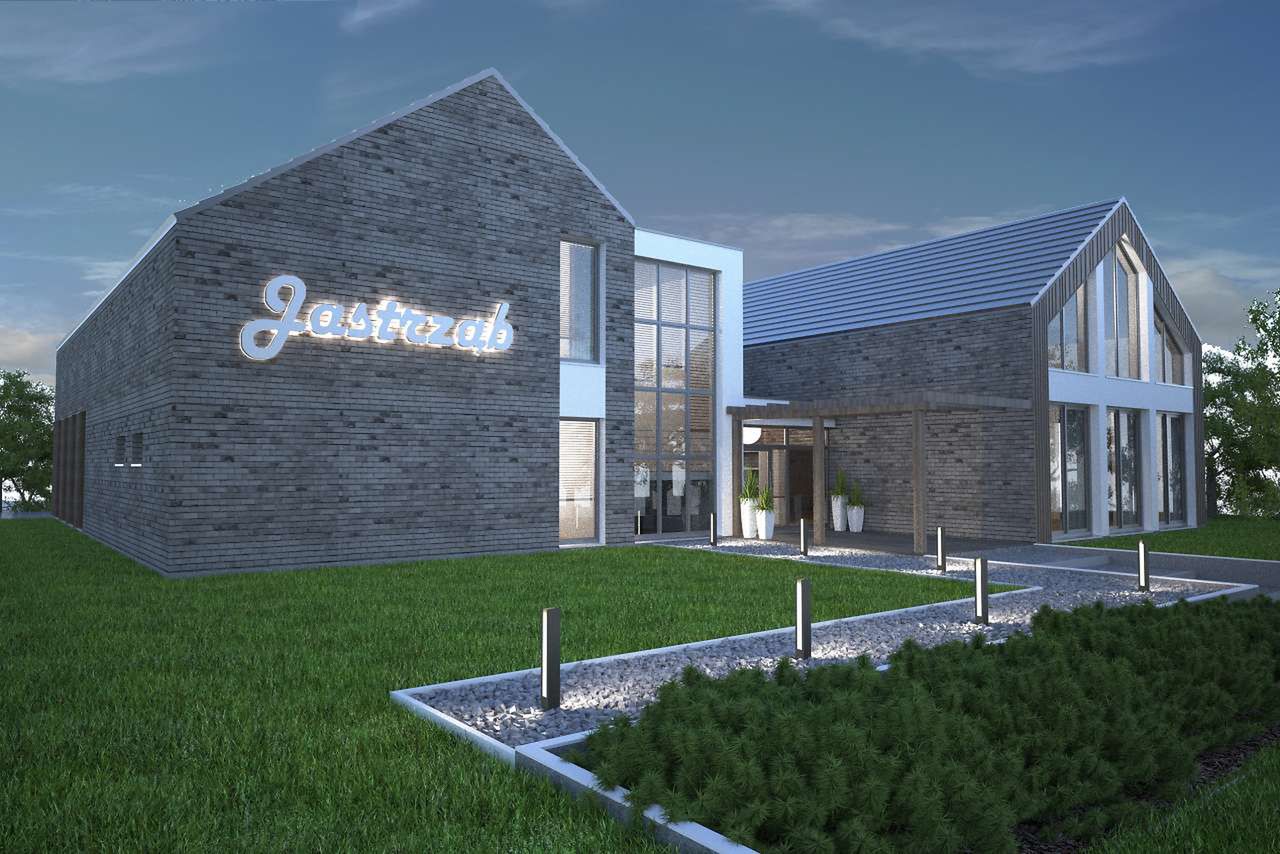

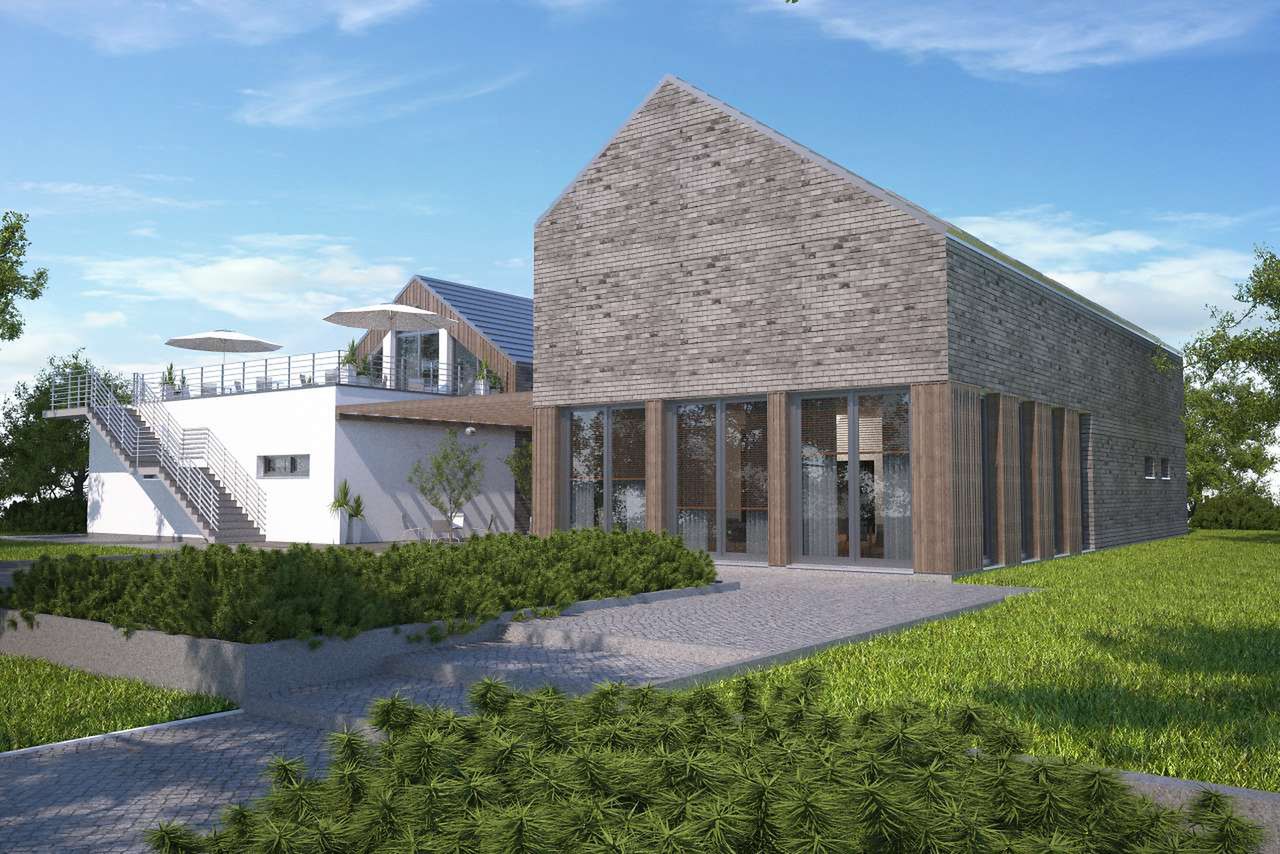

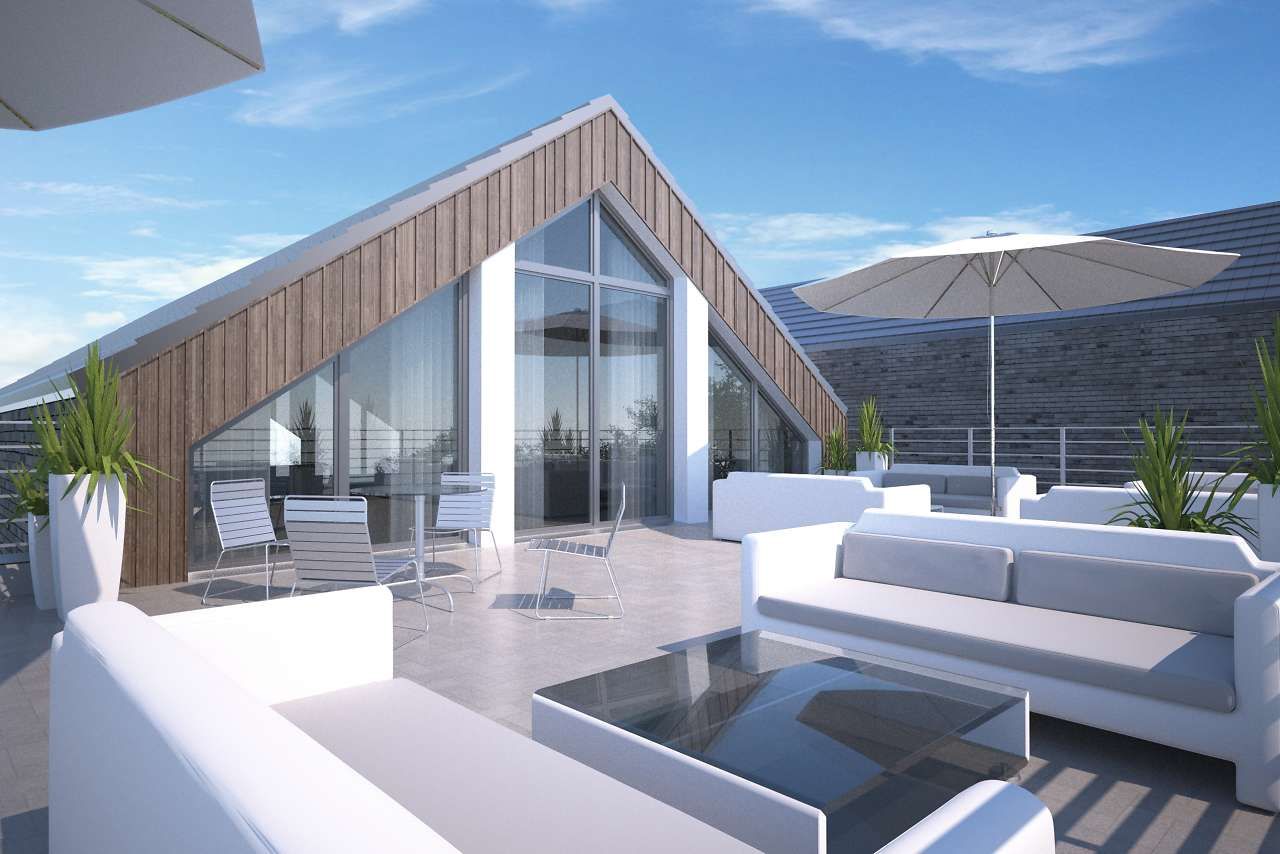

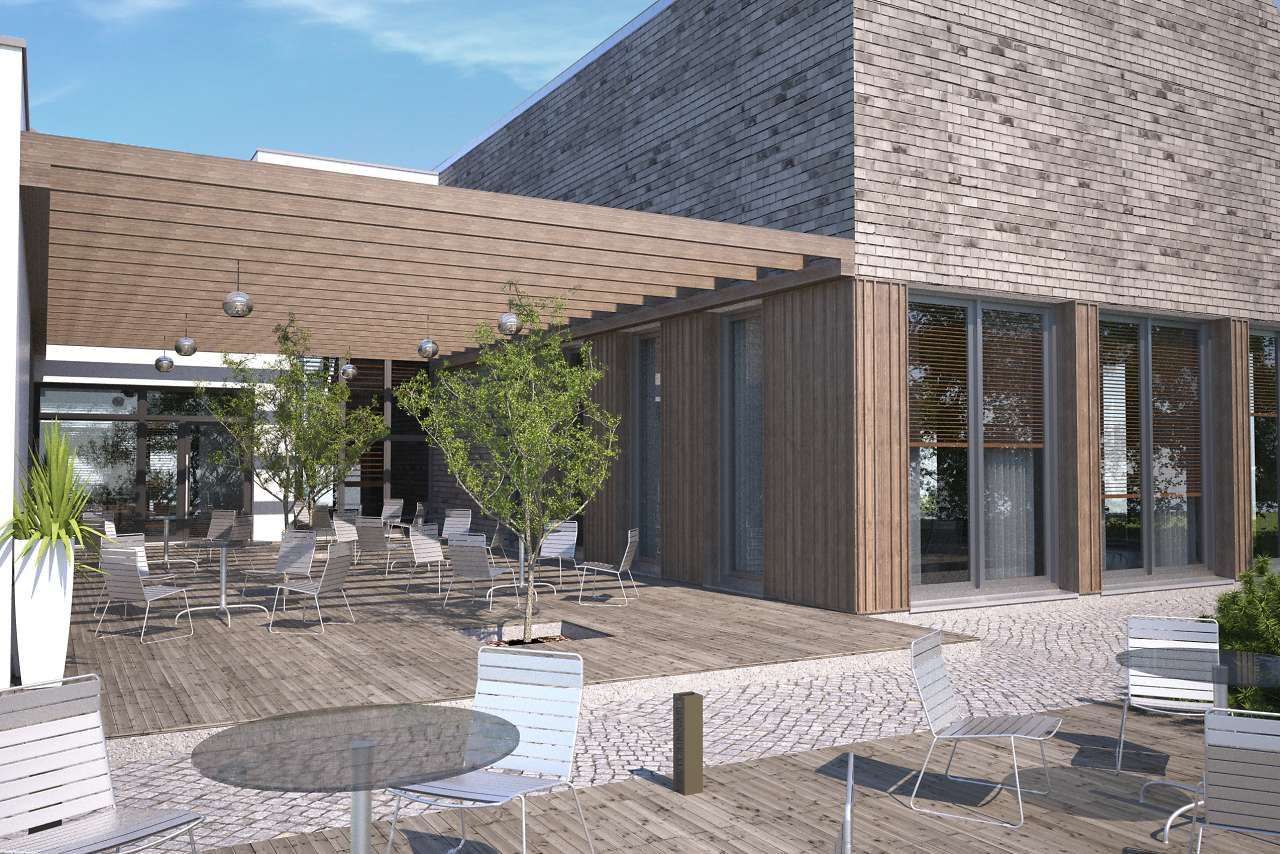

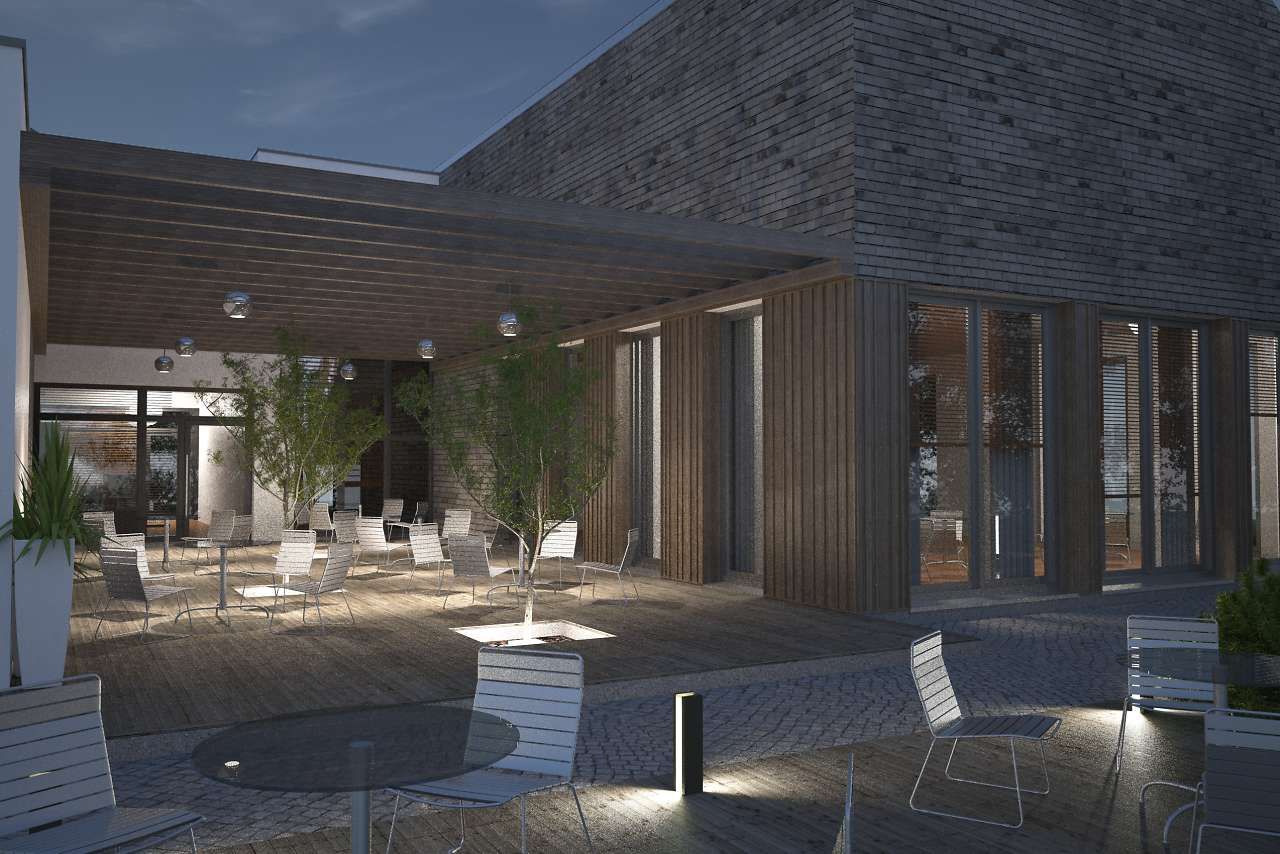

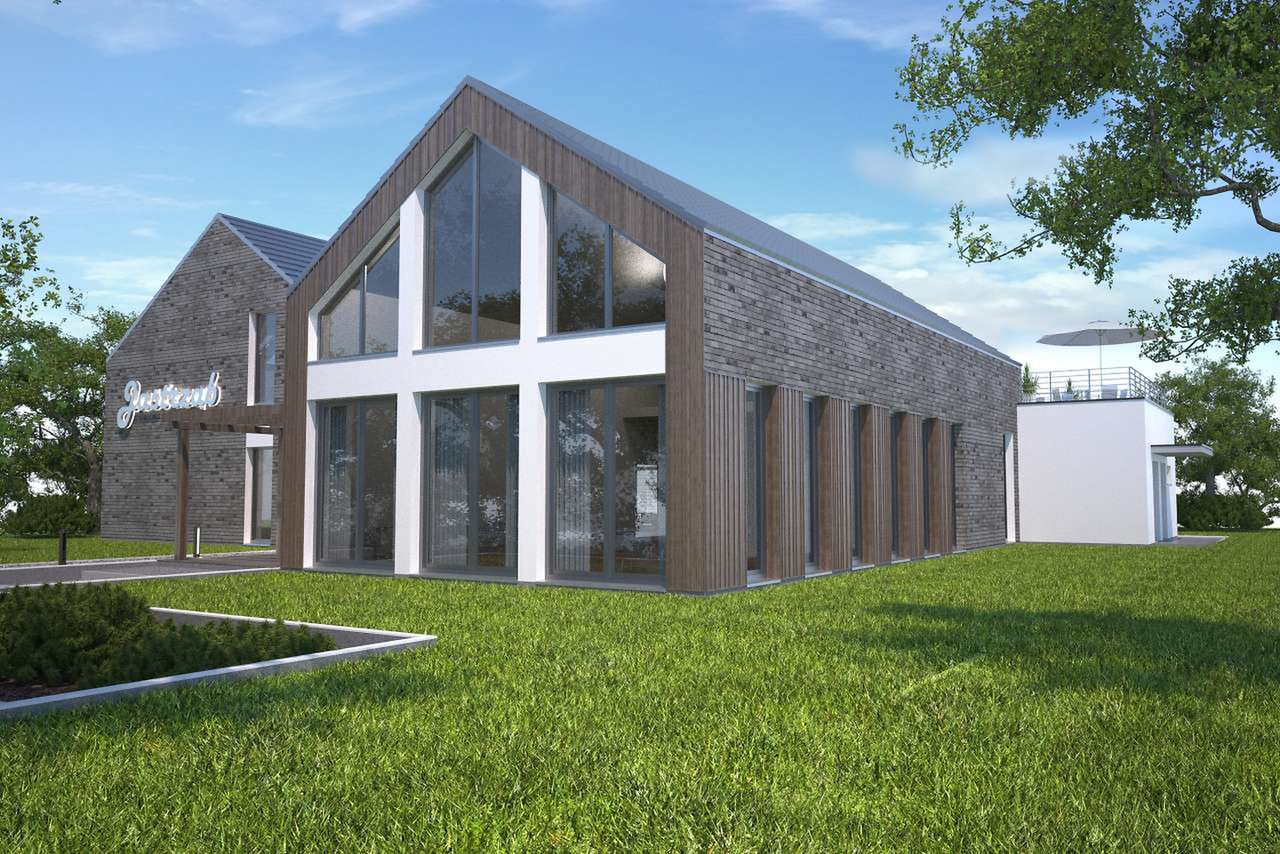

Nowoczesny, bardzo funkcjonalnie i wygodnie rozplanowany budynek usługowy, który mieści aż trzy sale bankietowe, zaplecze kuchenno-gospodarcze, bar i część hotelową. Dużym atutem są dwa przepiękne tarasy, jeden wewnętrzny, usytuowany pomiędzy dwoma skrzydłami budynku, drugi zaś na piętrze. Ten projekt na pewno zwróci uwagę inwestorów szukających niebanalnych, ciekawych rozwiązań. Jego cechą charakterystyczną jest niewątpliwie nowoczesna bryła, z licznymi przeszkleniami, elewacją z cegły klinkierowej.
Czytaj więcejProjekt budynku Budynek usługowy Jastrząb DCU03 WOB1683
Dodano!
Dodano!
Rzut parteru
- 1. Hall 24,09 m²
- 2. Sala bankietowa 99,14 m²
- 3. Bar 32,72 m² (34,82 m²)
- 4. Kuchnia 21,52 m²
- 5. Magazyn 5,30 m²
- 6. Łazienka 3,16 m²
- 7. Pomieszczenie socjalne 5,19 m²
- 8. Korytarz 3,75 m²
- 9. Kotłownia 7,32 m²
- 10. Korytarz 8,79 m²
- 11. Zmywalnia naczyń 5,74 m²
- 12. Korytarz 5,06 m²
- 13. Schody 12,84 m² (14,94 m²)
- 14. Korytarz 11,23 m²
- 15. Sala bankietowa 86,03 m²
- 16. Korytarz 5,13 m²
- 17. Wc damski 12,43 m²
- 18. Korytarz 4,37 m²
- 19. Wc męski 10,89 m²
- 20. Wc 5 m²
- 21. Podest (20,13 m²)
- 22. Taras (85 m²)
- 23. Podest (4,85 m²)
- Razem rzut parteru 369,70 m²
- 1. Schody 19,38 m²
- 2. Korytarz 26,92 m²
- 3. Pomieszczenie techniczne 3,50 m²
- 4. Sekretariat 12,56 m²
- 5. Biuro 11,74 m² (13,30 m²)
- 6. Korytarz 2,49 m²
- 7. Łazienka 3,56 m²
- 8. Pokój 11,74 m² (13,30 m²)
- 9. Korytarz 2,95 m²
- 10. Łazienka 3,47 m²
- 11. Pokój 12,36 m² (14,01 m²)
- 12. Kotłownia 2,95 m²
- 13. Łazienka 3,47 m²
- 14. Pokój 11,32 m² (14,01 m²)
- 15. Korytarz 2,95 m²
- 16. Łazienka 3,68 m²
- 17. Pokój 12,77 m² (14,48 m²)
- 18. Schody 7,67 m²
- 19. Sala bankietowa 39,56 m² (50,95 m²)
- Razem rzut poddasza 195,04 m²
Pow. użytkowa
Pokoje
Łazienki i WC
Garaż
Min. szer. i dł. działki
Kąt dachu
Konstrukcja
Murowana
więcej
Budynek usługowy Jastrząb DCU03 - WOB1683
557,42 m²
Powierzchnia użytkowa
4
Pokoje (bez salonu)
6
Łazienki (z toaletami)
0
Liczba stanowisk garażowych
(z wiatą garażową)
(z wiatą garażową)
Konstrukcja: Murowana
Cena projektu:
16 770 zł
Gwarancja najniższej ceny
Wydłużony czas realizacji
100 dni na wymianę, 30 dni na zwrot
Darmowa dostawa - kurier, paczkomaty
Bezpłatne pozwolenie na zmiany
Dokumentacja zgodna z WT2021
Pokaż więcej (2)
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Masz już projekt z Extradom.pl? Dopasujemy go do Twojej działki
W trakcie adaptacji projekt jest dostosowywany do konkretnej działki. Ten etap to także najlepszy moment na wprowadzenie funkcjonalnych zmian w projekcie. Chcesz wiedzieć więcej? Umów się na bezpłatną konsultację dot. adaptacji!
W trakcie konsultacji sprawdzisz:
- Jakie zmiany w projekcie możesz wprowadzić
- Jak najlepiej się do niej przygotować
- Ile kosztuje adaptacja projektu gotowego
Rzuty

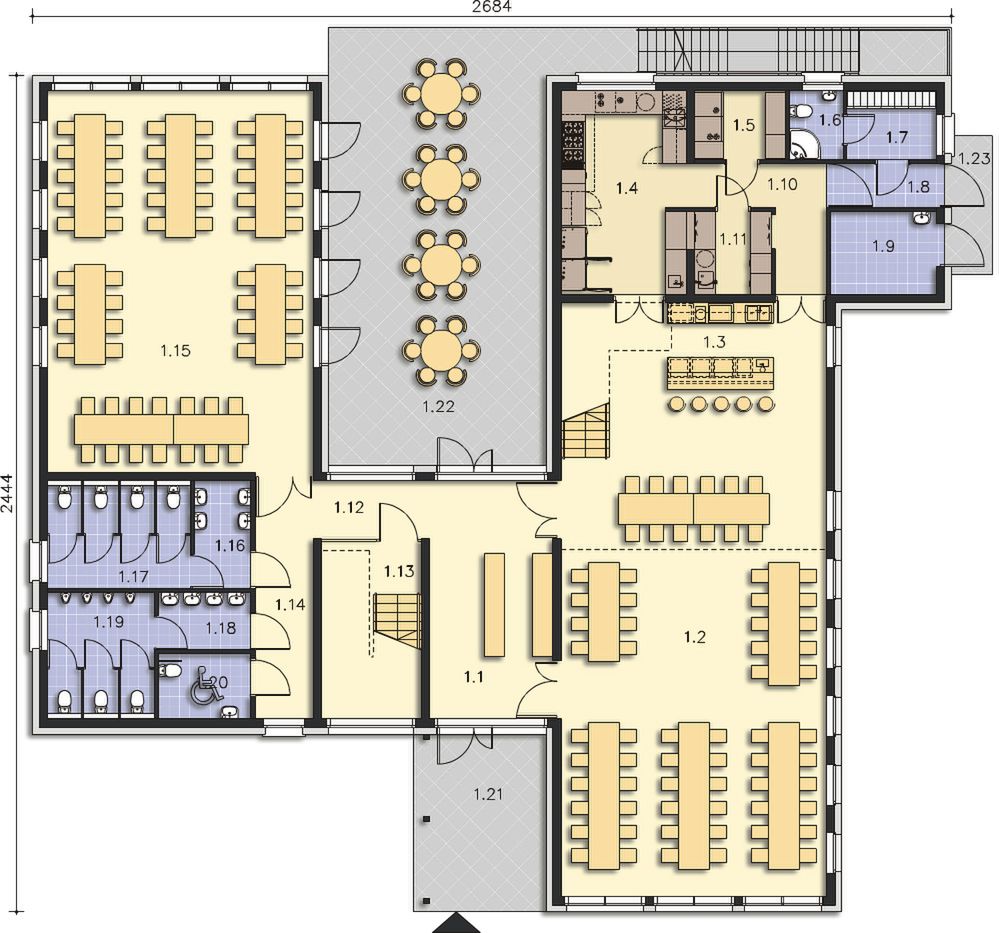

Jak wygląda proces zmianRzut parteru - 369,70 m²
- 1. Hall 24,09 m²
- 2. Sala bankietowa 99,14 m²
- 3. Bar 32,72 m² (34,82 m²)
- 4. Kuchnia 21,52 m²
- 5. Magazyn 5,30 m²
- 6. Łazienka 3,16 m²
- 7. Pomieszczenie socjalne 5,19 m²
- 8. Korytarz 3,75 m²
- 9. Kotłownia 7,32 m²
- 10. Korytarz 8,79 m²
- 11. Zmywalnia naczyń 5,74 m²
- 12. Korytarz 5,06 m²
- 13. Schody 12,84 m² (14,94 m²)
- 14. Korytarz 11,23 m²
- 15. Sala bankietowa 86,03 m²
- 16. Korytarz 5,13 m²
- 17. Wc damski 12,43 m²
- 18. Korytarz 4,37 m²
- 19. Wc męski 10,89 m²
- 20. Wc 5 m²
- 21. Podest (20,13 m²)
- 22. Taras (85 m²)
- 23. Podest (4,85 m²)
- Razem rzut parteru 369,70 m²

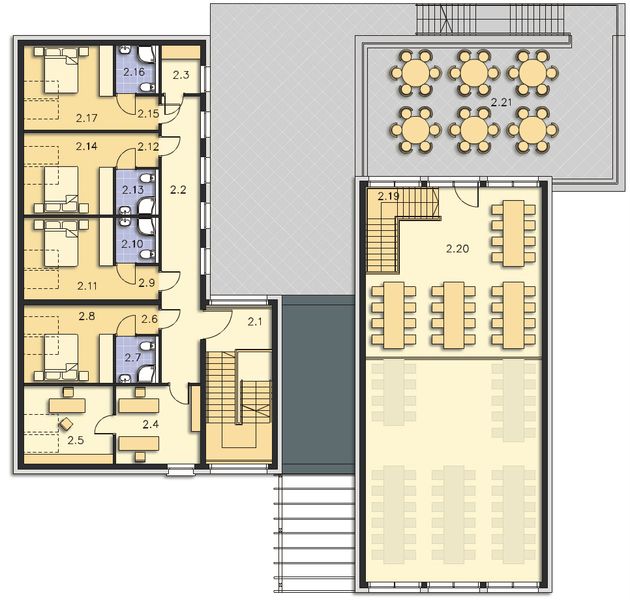

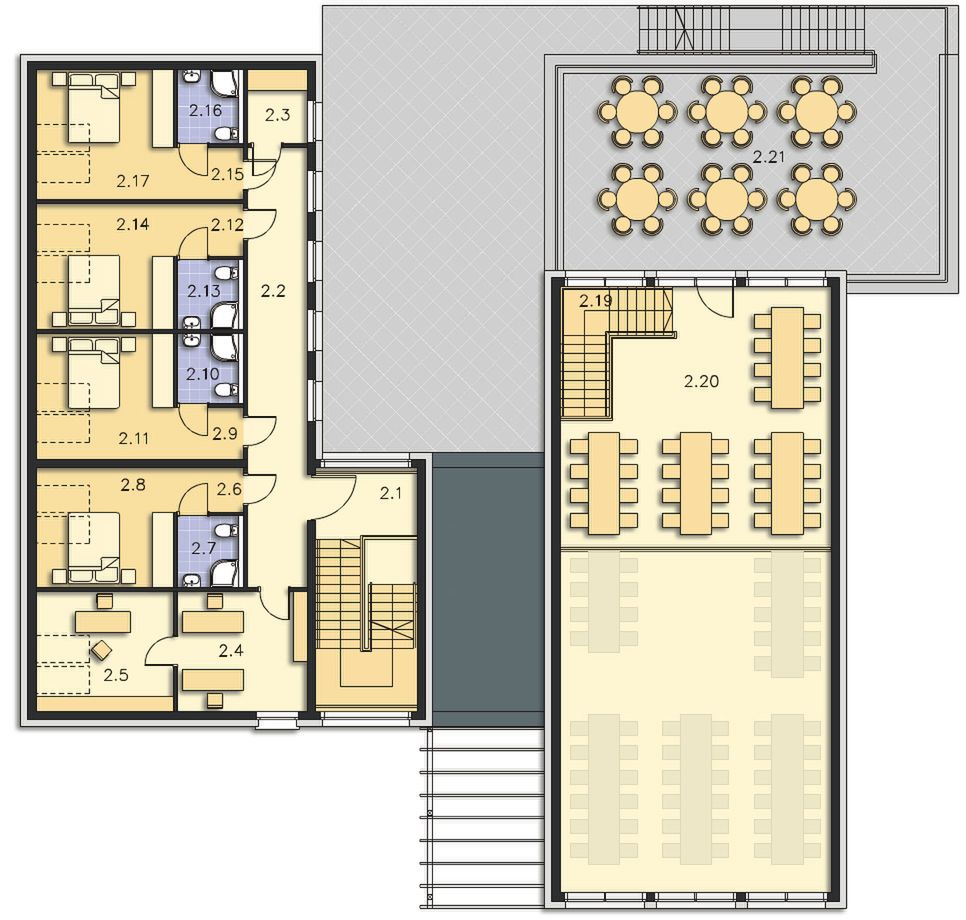

Rzut poddasza - 195,04 m²
- 1. Schody 19,38 m²
- 2. Korytarz 26,92 m²
- 3. Pomieszczenie techniczne 3,50 m²
- 4. Sekretariat 12,56 m²
- 5. Biuro 11,74 m² (13,30 m²)
- 6. Korytarz 2,49 m²
- 7. Łazienka 3,56 m²
- 8. Pokój 11,74 m² (13,30 m²)
- 9. Korytarz 2,95 m²
- 10. Łazienka 3,47 m²
- 11. Pokój 12,36 m² (14,01 m²)
- 12. Kotłownia 2,95 m²
- 13. Łazienka 3,47 m²
- 14. Pokój 11,32 m² (14,01 m²)
- 15. Korytarz 2,95 m²
- 16. Łazienka 3,68 m²
- 17. Pokój 12,77 m² (14,48 m²)
- 18. Schody 7,67 m²
- 19. Sala bankietowa 39,56 m² (50,95 m²)
- Razem rzut poddasza 195,04 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Podobne projekty (1)

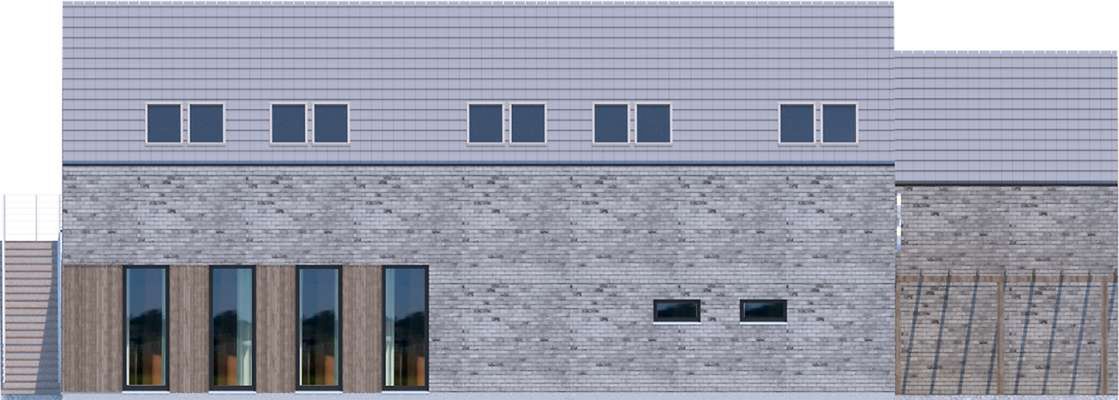

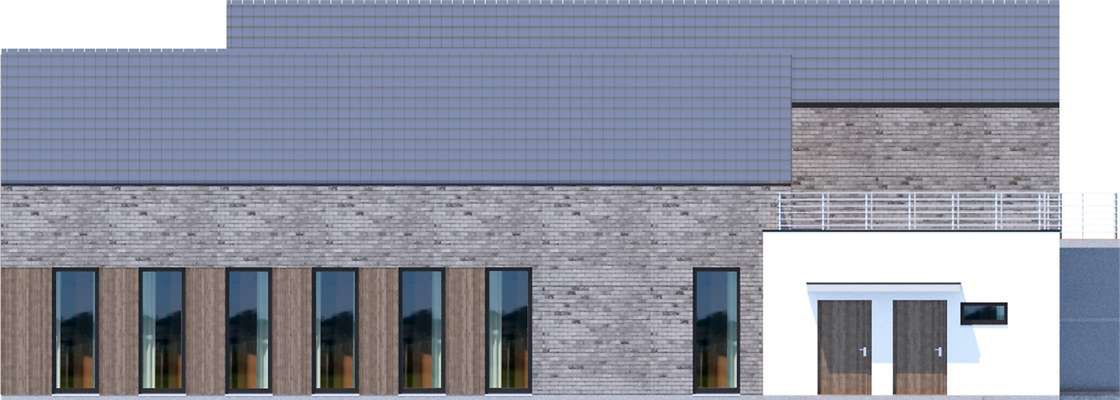

Elewacje

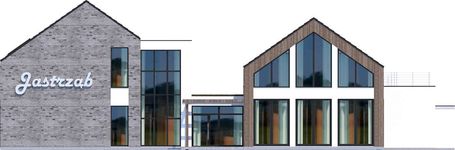

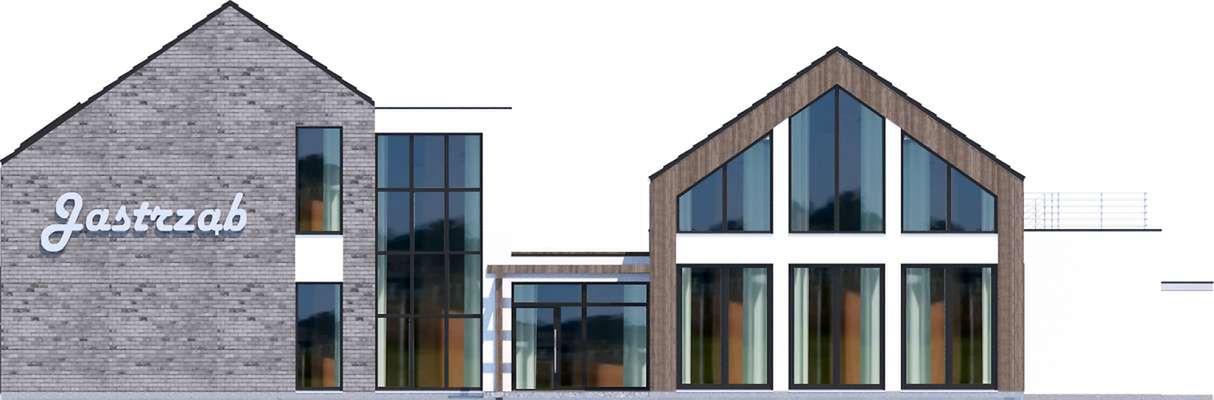

Frontowa

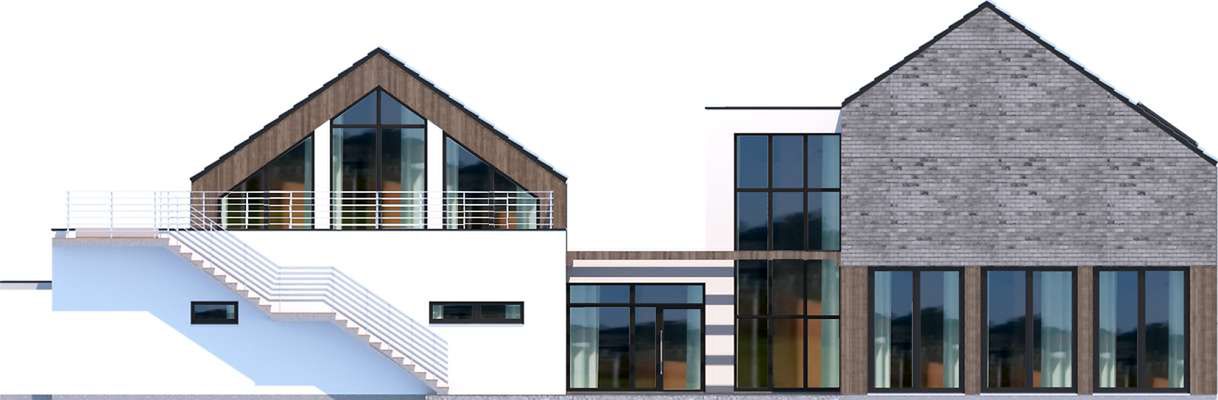

Tylna
Lewa
Prawa
Przekroje

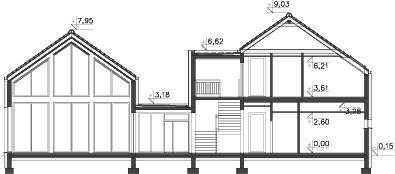

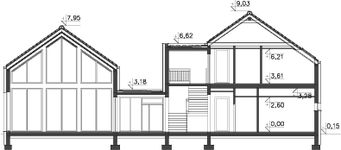

Przekrój pionowy
Usytuowanie na działce
Czy ten projekt pasuje na
Twoją działkę?
Chętnie to sprawdzimy!
Czy ten projekt pasuje na
Twoją działkę?
Chętnie to sprawdzimy!
Dowiedz się:
- czy zmieści się na niej wybrany przez Ciebie dom
- jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
- jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
557,42 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
449,76 m²
Powierzchnia netto
Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.
638,99 m²
Kubatura brutto
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
2 820 m³
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
35°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
9,18 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
34,90 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
32,50 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Warunki techniczne
Projekt zgody z WT 2021
Więcej szczegółów
Technologia i konstrukcja
Konstrukcja
Murowana
Strop
Gęstożebrowy
Systemy okienne
Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.
Wyceń okna za darmo
Okna dachowe
Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!
Sprawdź szczegóły
Dach
Sprawdź, ile możesz zaoszczędzić z dachem solarnym SunRoof. Skorzystaj z porady eksperta.
Bezpłatna wycena
Opis szczegółowy
Fundamenty - rozwiązanie o podwyższonej izolacji termicznej. Ściany zewnętrzne - Bloczek silikatowy 24 cm + styropian 20 cm. Strop - gęstożebrowy. Dach - tradycyjna więźba ciesielska. Ogrzewanie - c.o. grzejnikowe + c.w.u. - kocioł gazowy. Wentylacja - rekuperacja.
