RIO 2 projekt domu z bali drewnianych - w tym domu spotyka się ekologia, tradycja i design.. Na dom składają się część dzienna z salonem otwartym na kuchnię, pom. gospodarcze mogące pełnić fukcję spiżarni lub garderoby, łazienka, kotłownia oraz garaż na parterze, całości dopełnia strefa nocna z trzema sypialniami i większą łazienką na poddaszu.
Czytaj więcejProjekt domu Rio 2 projekt domu z bali drewnianych SLN2608
Dodano!
Dodano!

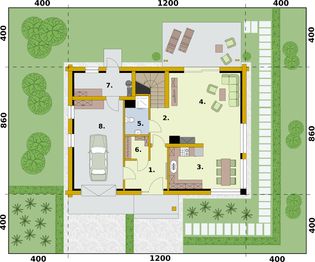

Rzut parteru
- 1. Wiatrołap 6,25 m²
- 2. Korytarz 5,10 m²
- 3. Kuchnia 13,27 m²
- 4. Pokój dzienny 22,24 m²
- 5. Wc 3,42 m²
- 6. Garderoba 2,29 m²
- 7. Kotłownia 5,97 m²
- 8. Garaż jednostanowiskowy 19,42 m²
- Razem rzut parteru 77,96 m²
- 1. Korytarz 9,63 m² (12,16 m²)
- 2. Łazienka 9,95 m² (12,93 m²)
- 3. Pokój 17,42 m² (21,51 m²)
- 4. Pokój 15,19 m² (19,28 m²)
- 5. Pokój 9,74 m² (11,92 m²)
- 6. Garderoba 3,77 m² (5,21 m²)
- Razem rzut poddasza 65,70 m²
Pow. użytkowa
Pokoje
Łazienki i WC
Garaż
Min. szer. i dł. działki
Kąt dachu
Konstrukcja
Z bali
więcej
Rio 2 projekt domu z bali drewnianych - SLN2608
118,27 m²
Powierzchnia użytkowa
3
Pokoje (bez salonu)
2
Łazienki (z toaletami)
1
Liczba stanowisk garażowych
(z wiatą garażową)
(z wiatą garażową)
Konstrukcja: Z bali
Projekt został
wycofany z oferty
W razie pytań prosimy o kontakt
z Centrum Obsługi Klienta
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Masz już projekt z Extradom.pl? Dopasujemy go do Twojej działki
W trakcie adaptacji projekt jest dostosowywany do konkretnej działki. Ten etap to także najlepszy moment na wprowadzenie funkcjonalnych zmian w projekcie. Chcesz wiedzieć więcej? Umów się na bezpłatną konsultację dot. adaptacji!
W trakcie konsultacji sprawdzisz:
- Jakie zmiany w projekcie możesz wprowadzić
- Jak najlepiej się do niej przygotować
- Ile kosztuje adaptacja projektu gotowego
Rzuty

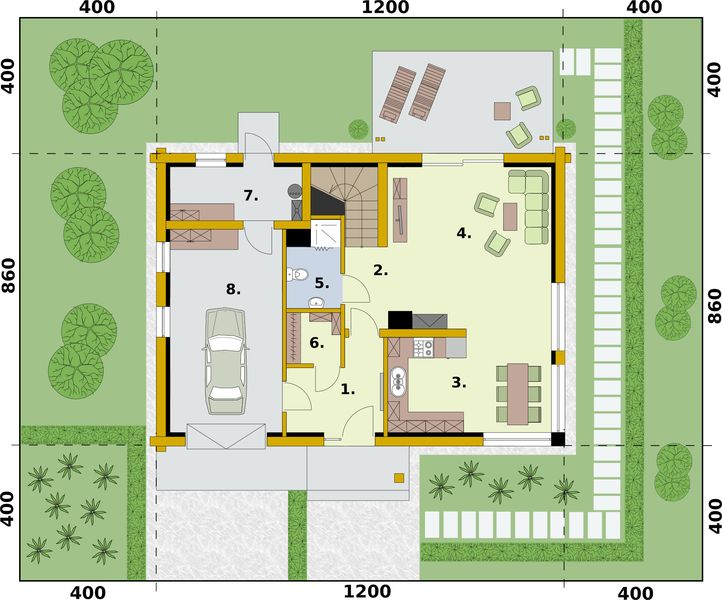

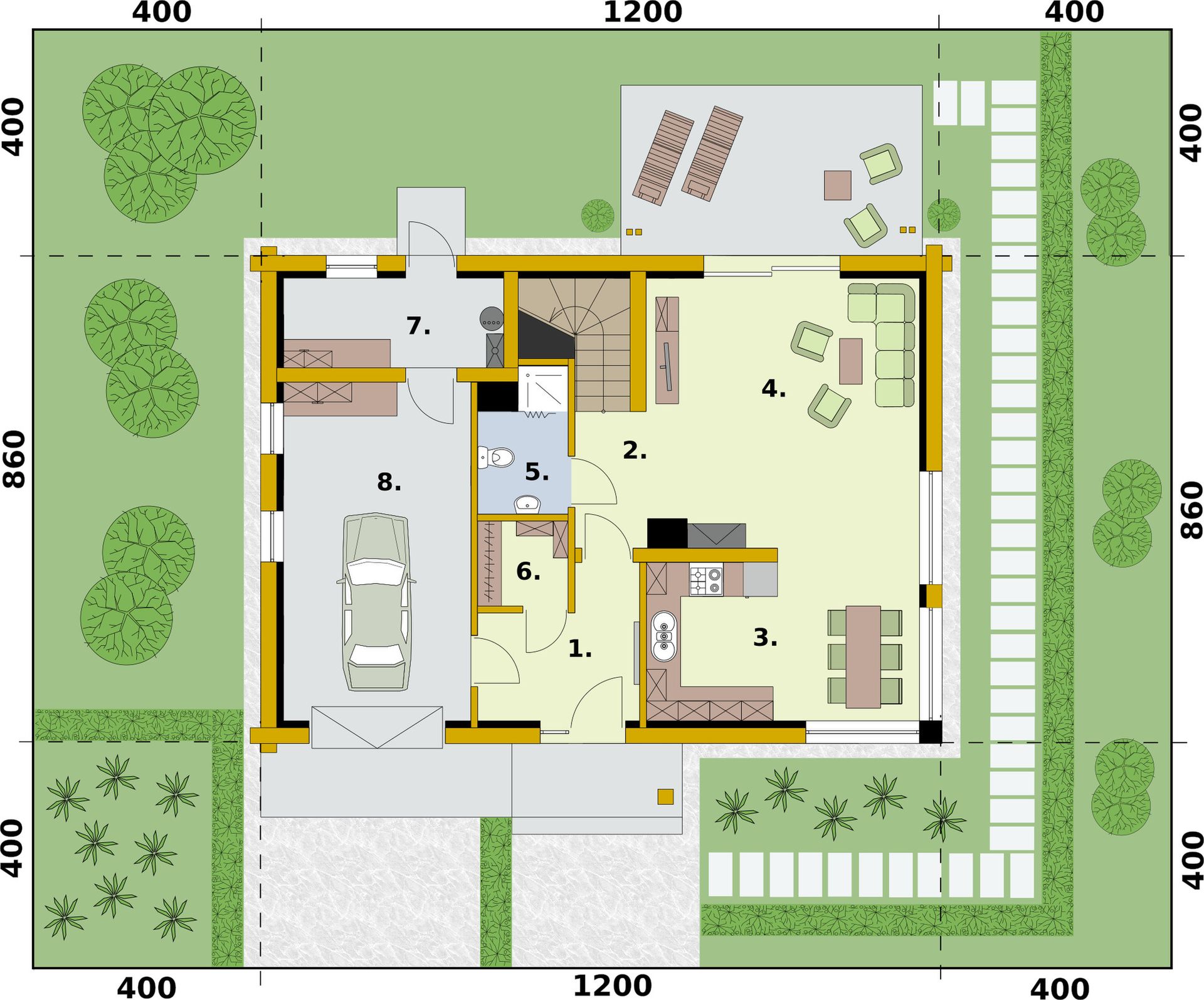

Jak wygląda proces zmianRzut parteru - 77,96 m²
- 1. Wiatrołap 6,25 m²
- 2. Korytarz 5,10 m²
- 3. Kuchnia 13,27 m²
- 4. Pokój dzienny 22,24 m²
- 5. Wc 3,42 m²
- 6. Garderoba 2,29 m²
- 7. Kotłownia 5,97 m²
- 8. Garaż jednostanowiskowy 19,42 m²
- Razem rzut parteru 77,96 m²

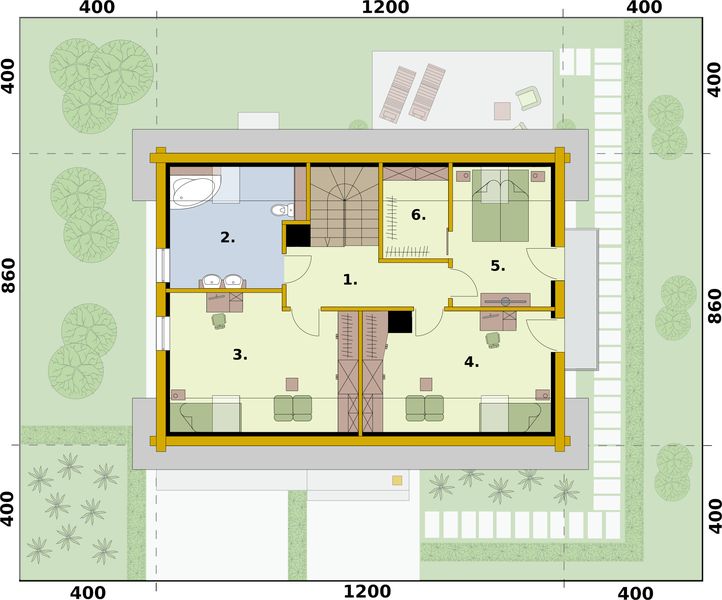

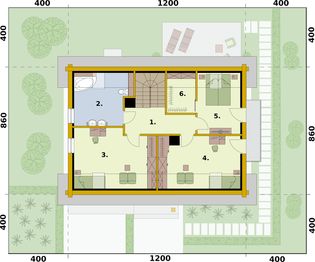

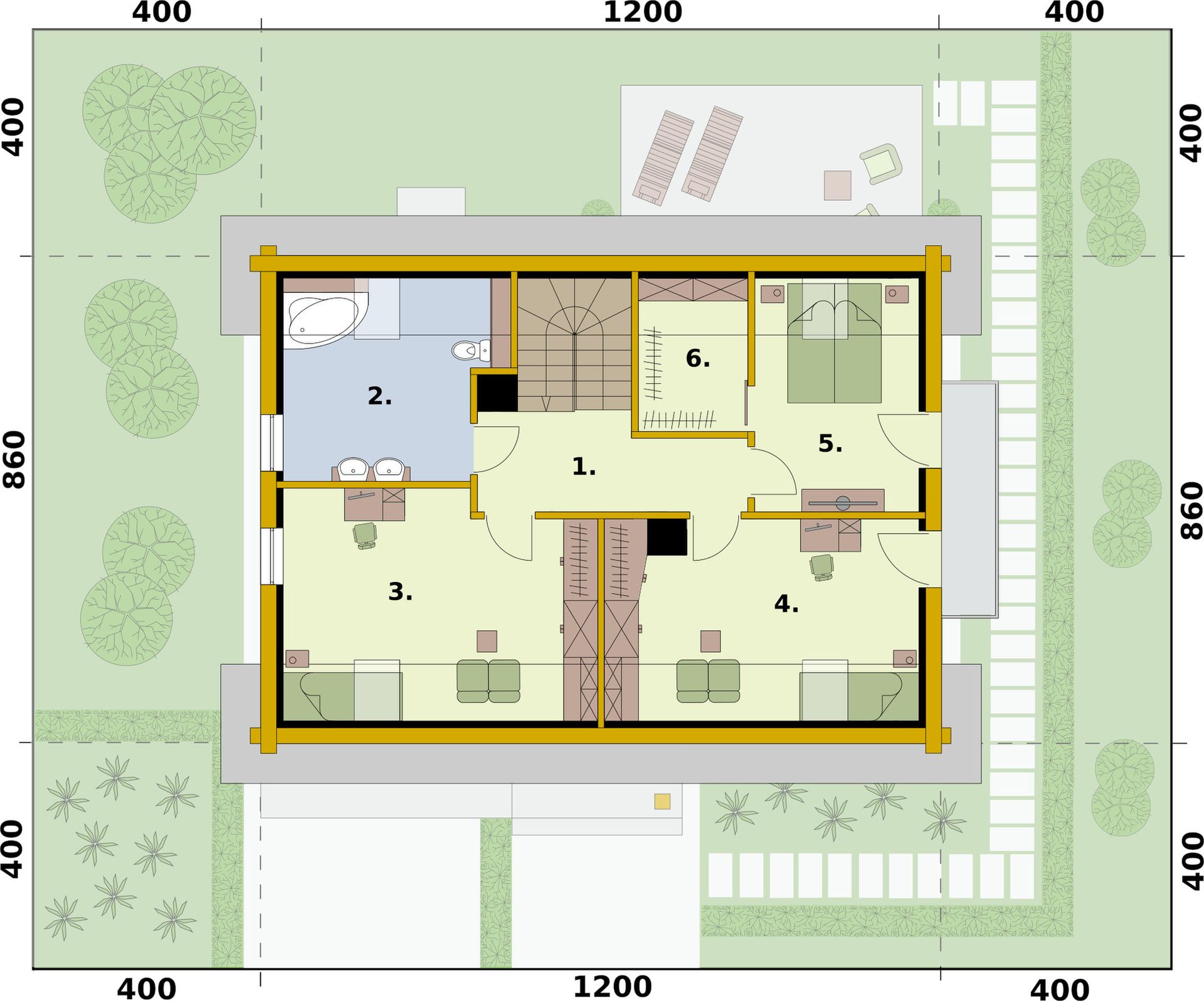

Rzut poddasza - 65,70 m²
- 1. Korytarz 9,63 m² (12,16 m²)
- 2. Łazienka 9,95 m² (12,93 m²)
- 3. Pokój 17,42 m² (21,51 m²)
- 4. Pokój 15,19 m² (19,28 m²)
- 5. Pokój 9,74 m² (11,92 m²)
- 6. Garderoba 3,77 m² (5,21 m²)
- Razem rzut poddasza 65,70 m²
Warianty projektu (4)
Podobne projekty (5707)
Zobacz wszystkie
PROMOCJA
124,10 m²
4
2
1
4 649 zł
5 399 zł
Cena regularna
4 649 zł najniższa cena
Najniższa cena z 30 dni
przed obniżką
Elewacje
Frontowa
Tylna
Lewa
Prawa
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
118,27 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
104,85 m²
Powierzchnia całkowita
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.
230,46 m²
Kubatura brutto
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
714 m³
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
43°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
8,57 m
Szerokość elewacji
8,60 m
Długość elewacji
12 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
20 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
16,60 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Ogrzewanie główne
Gazowe - szczegóły
Interesuje Cię inne źródło ogrzewania? Wyślij zapytanie lub zadzwoń do doradcy
Wentylacja
Grawitacyjna - szczegóły
Warunki techniczne
Projekt zgody z WT 2021
Więcej szczegółów
Technologia i konstrukcja
Konstrukcja
Z bali
Strop
Drewniany
Systemy okienne
Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.
Wyceń okna za darmo
Okna dachowe
Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!
Sprawdź szczegóły
Dach
Sprawdź, ile możesz zaoszczędzić z dachem solarnym SunRoof. Skorzystaj z porady eksperta.
Bezpłatna wycena
Opis szczegółowy
Więźba dachowa. Pokrycie dachu zaprojektowano z dachówki, w konstrukcji dachu uwzględniono ocieplenie z wełny mineralnej i wykończenie płytami gipsowymi. Podstawowe przekroje elementów: krokiew 10x20cm, 18x22cm, 18x34cm; kleszcze 5x22cm (połączone przewiązkami co 90cm), płatew 18x18cm, słup 18x18cm, miecz 18x18cm, murłata 24x24cm - belka ściany wieńcowej. Dopuszczalne osłabienie krokwi a=3cm.Elementy drewniane łączyć ze sobą za pomocą gwoździ przy pomocy łączników metalowych - blach systemowych, np: firma METAL-MIX s.c. Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli. ŚCIANY DREWNIANE NOŚNEZaprojektowano w konstrukcji wieńcowej, podstawowe przekroje elementów: belka 24x24cm, 24x12cm, słup 16x24cm, słup ?40cm.Nad otworami okiennymi i drzwiowymi należy zastosować zagęszczony rozstaw łączników. Drewno świerkowe lub sosnowe \klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli. Ściany działowe: Drewniane szkieletowe lub z płyt gk na ruszcie metalowym. Strop drewniany, BELKI B.1 - B.6 Zaprojektowano jako strop drewniany, belkowy, przekrój belek (bxh) 16x24cm, 24x24cm; rozstaw belek wg rysunku stropu. Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.
Gotowe domy modułowe (86)
Zobacz wszystkie
Stan deweloperski nawet w 6 miesięcy • Gwarancja stałej ceny
Opis projektu
Informacje dodatkowe
Projekt jest dostępny wyłącznie w Polskich Normach. Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
