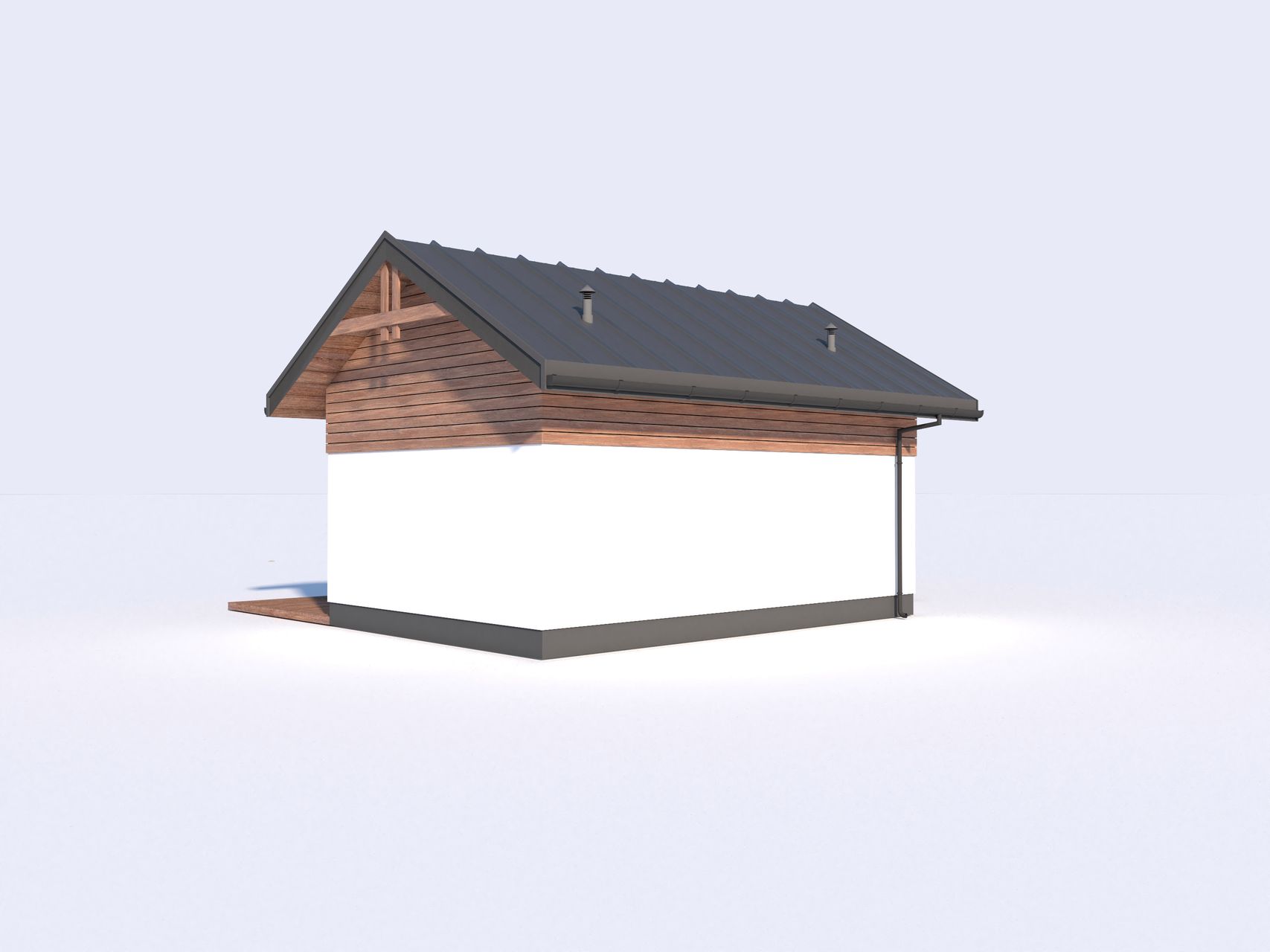

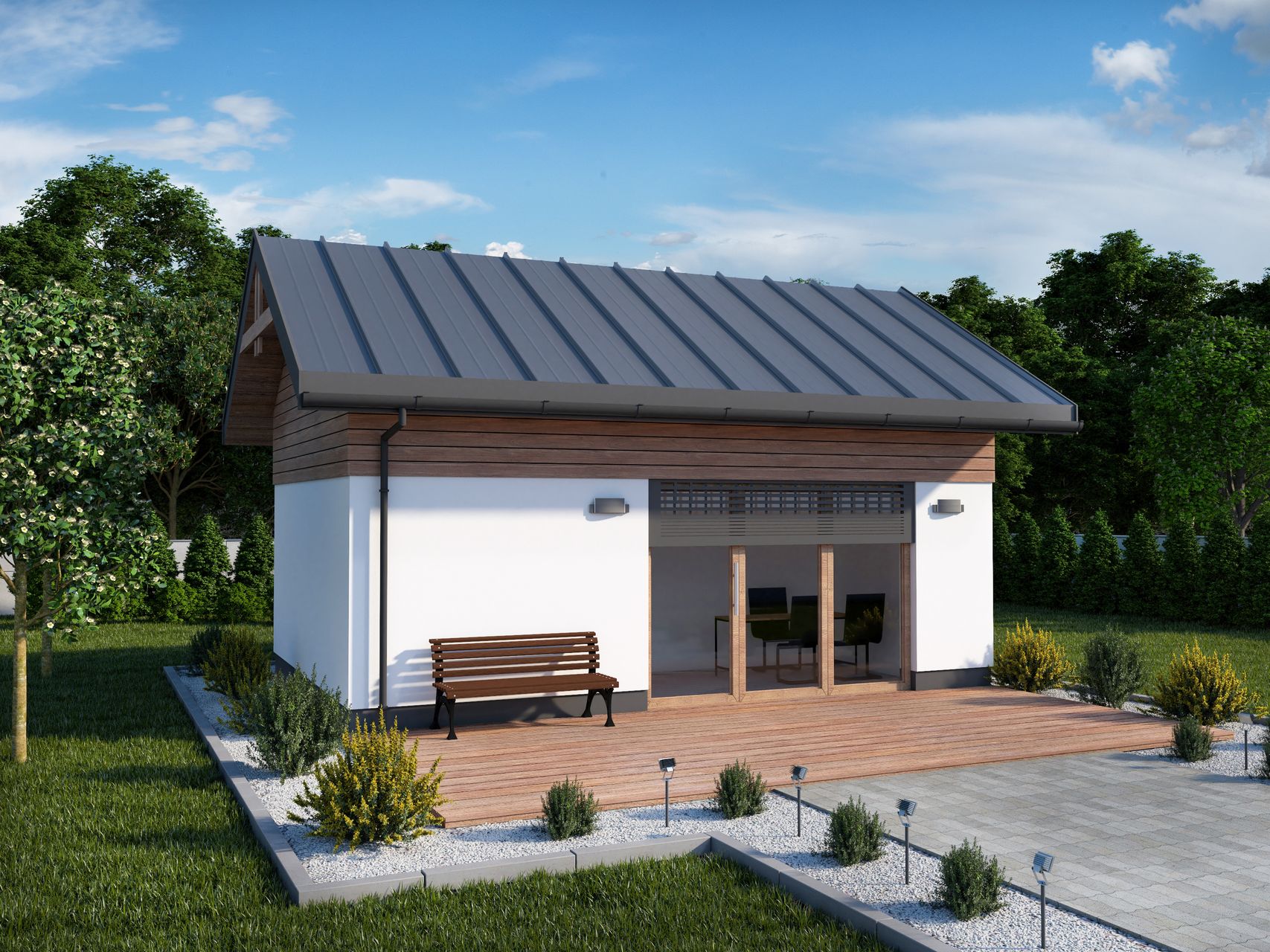

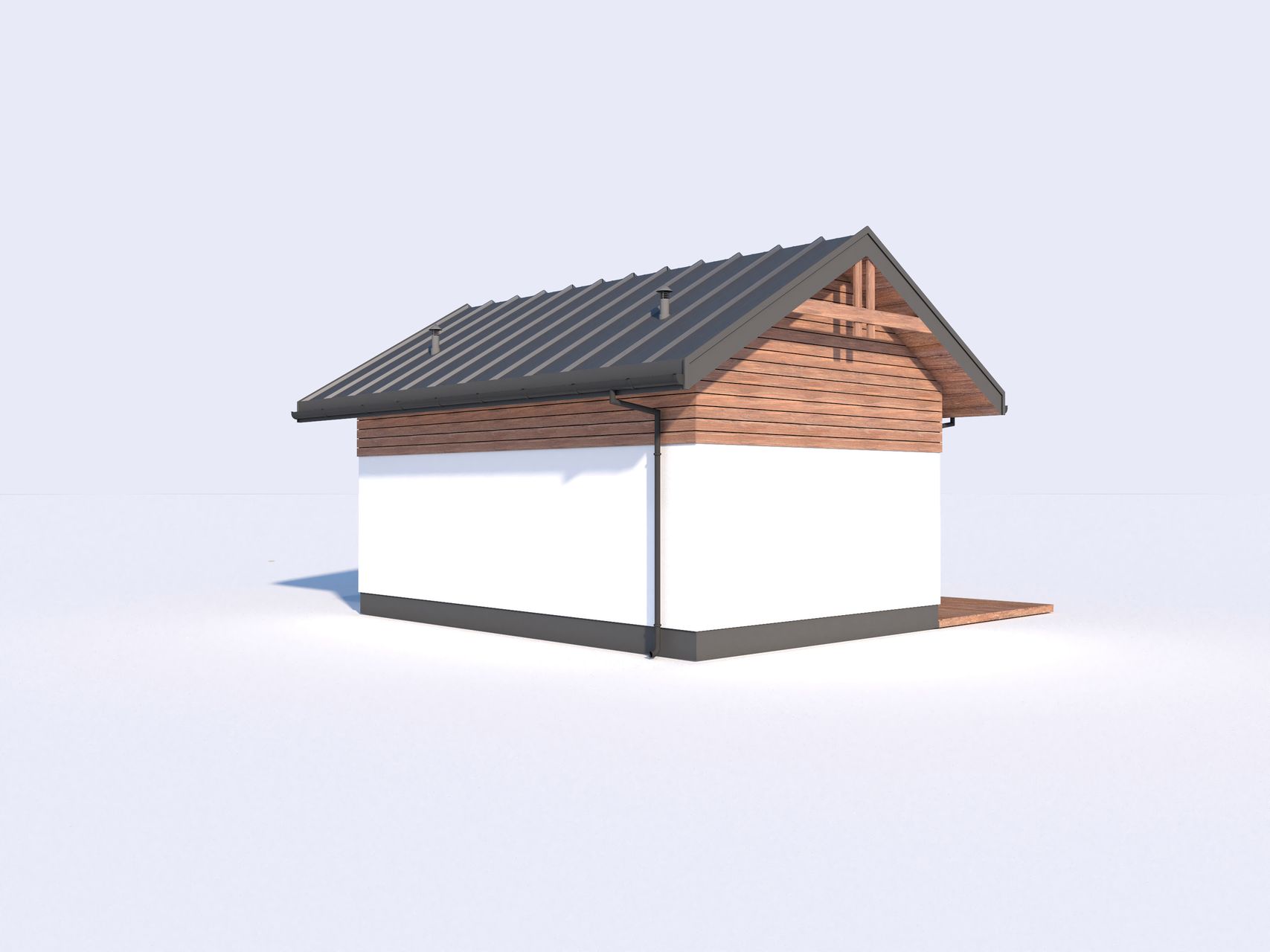

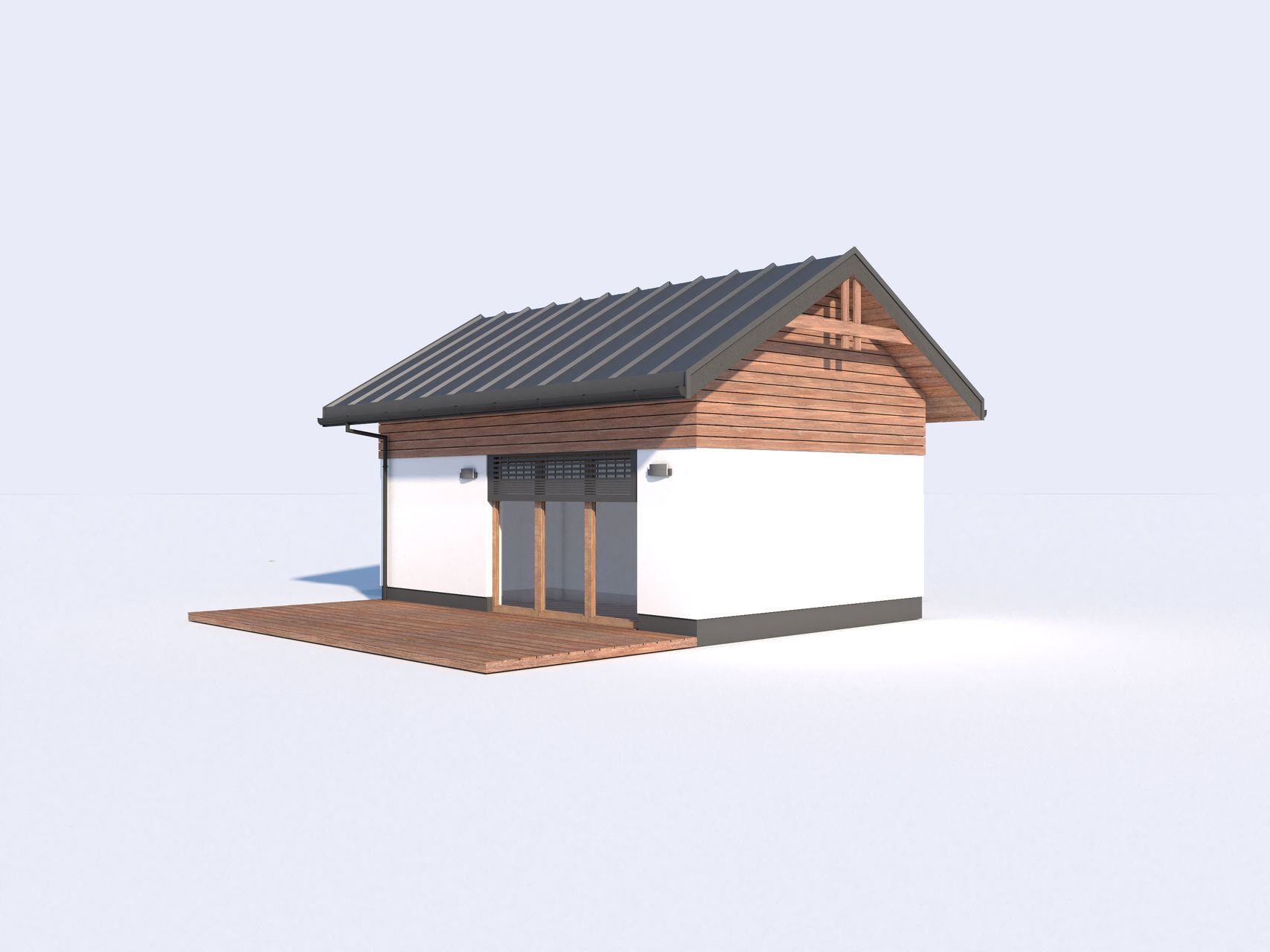

Projekt kuchni KL17 szkielet drewniany kuchnia letnia/ bud. gospodarczy SLN2619

Szkieletowa

KONSTRUKCJA: Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściany fundamentowe i wieniec wykonane jako betonowe zbrojone konstrukcyjnie, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej.FUNDAMENTY: Ławy o wymiarach 40x30cm wykonać z betonu C20/25 (dawne B25) i posadowić na 2 warstwach papy na sucho. Fundamenty zazbroić prętami zgodnie z rys. K/1 (zbrojenie główne Ø12 - stal A-III (34GS), strzemiona Ø8 - stal A-I (PB240)). Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Pod fundamentami należy wykonać warstwę ochronna z 10cm chudego betonu. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Elementy stykające się z gruntem zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po sprawdzeniu warunków wodno-gruntowych występujących w miejscu planowanej inwestycji. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Do obliczeń fundamentów zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowy podłoża równym 150kPa. Głębokość posadowienia fundamentów ustalono na poziomie 1,00m poniżej terenu przyległego do budynku. Głębokość posadowienia i wymiary fundamentów należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.
