Projekt warsztatu Budynek usługowy Monaco GW01 WRB1673

Dodano!
Dodano!
Trwa generowanie...
Trwa generowanie...
Rzut parteru

Rzut parteru

  • 1. Biuro 38,62 m²
  • 2. Warsztat 74,95 m²
  • 3. Warsztat 46,90 m²
  • 4. Korytarz 3,69 m²
  • 5. Wc 2,61 m²
  • 6. Natryski 4,04 m²
  • 7. Korytarz 6,23 m²
  • 8. Wc 1,48 m²
  • 9. Wc 2,08 m²
  • 10. Pomieszczenie socjalne 9,25 m²
  • 11. Szatnia 5,88 m²
  • 12. Pomieszczenie gospodarcze 6,83 m²
  • 13. Biuro 9,87 m²
  • 14. Magazyn 7,30 m²
  • Razem rzut parteru 219,73 m²

Pow. użytkowa

219,73 m²

Pokoje

0

Łazienki i WC

3

Garaż

0

Min. szer. i dł. działki

29,14 x 26,64 m

Kąt dachu

2°

Konstrukcja

Murowana
więcej

Budynek usługowy Monaco GW01 - WRB1673

ikona 219,73 m²
Powierzchnia użytkowa
ikona0
Pokoje (bez salonu)
ikona 3
Łazienki (z toaletami)
ikona 0
Liczba stanowisk garażowych
(z wiatą garażową)
ikona
Konstrukcja: Murowana

Cena projektu:

8 490 zł

Gwarancja najniższej ceny Gwarancja najniższej ceny Tooltip

Wydłużony czas realizacji Tooltip

100 dni na wymianę, 30 dni na zwrot

Darmowa dostawa - kurier, paczkomaty

Bezpłatne pozwolenie na zmiany

Dokumentacja zgodna z WT2021

Pokaż więcej (2)
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Masz już projekt z Extradom.pl? Dopasujemy go do Twojej działki

W trakcie adaptacji projekt jest dostosowywany do konkretnej działki. Ten etap to także najlepszy moment na wprowadzenie funkcjonalnych zmian w projekcie. Chcesz wiedzieć więcej? Umów się na bezpłatną konsultację dot. adaptacji!

W trakcie konsultacji sprawdzisz:

  • Jakie zmiany w projekcie możesz wprowadzić
  • Jak najlepiej się do niej przygotować
  • Ile kosztuje adaptacja projektu gotowego
Dowiedz się więcej
Galeria
Rzuty
Warianty i podobne
Elewacje i działka
Dane techniczne
Społeczność i opinie

Rzuty

Jak wygląda proces zmian

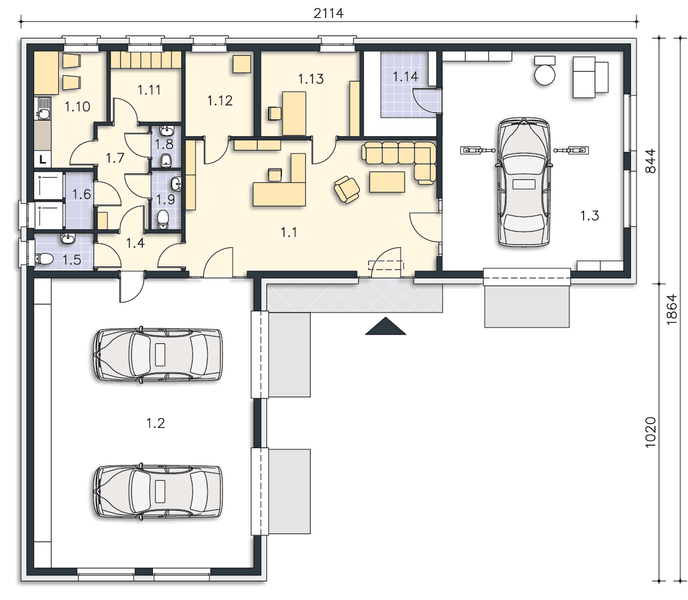

Rzut parteru - 219,73 m²

Rzut parteru projektu Budynek usługowy Monaco GW01

Zapytaj, co możesz zmienić

  • 1. Biuro 38,62 m²
  • 2. Warsztat 74,95 m²
  • 3. Warsztat 46,90 m²
  • 4. Korytarz 3,69 m²
  • 5. Wc 2,61 m²
  • 6. Natryski 4,04 m²
  • 7. Korytarz 6,23 m²
  • 8. Wc 1,48 m²
  • 9. Wc 2,08 m²
  • 10. Pomieszczenie socjalne 9,25 m²
  • 11. Szatnia 5,88 m²
  • 12. Pomieszczenie gospodarcze 6,83 m²
  • 13. Biuro 9,87 m²
  • 14. Magazyn 7,30 m²
  • Razem rzut parteru 219,73 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (1)

Zdjęcie 1 projektu Budynek usługowy Austin GW01a WRB1674
Budynek usługowy Austin GW01a
Dodano!
Dodano!
127,44 m²
0
2
0

6 690 zł

icon Zobacz wszystkie (1)

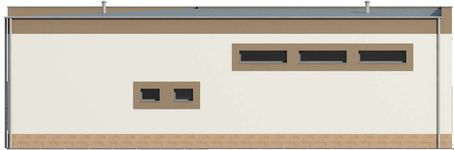

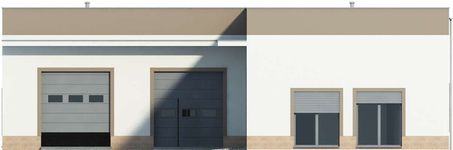

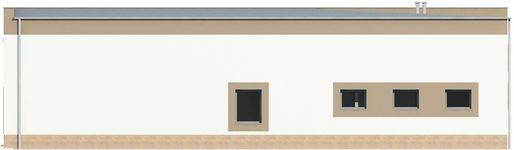

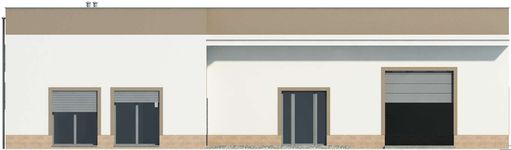

Elewacje

Frontowa
Tylna
Lewa
Prawa

Przekroje

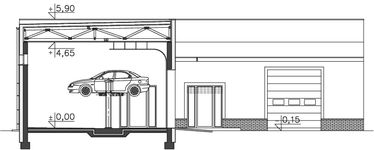

Przekrój pionowy
Autor: Lipińscy Domy Biuro Projektowe

Dane techniczne projektu

Wypełniasz wniosek o warunki zabudowy (WZ)? Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Drukuj
Trwa generowanie...
Trwa generowanie...
• Rysunki szczegółowe

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

219,73 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

264,91 m²

Powierzchnia netto
Tooltip
Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

219,73 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

1 544,49 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

2°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

5,90 m

Szerokość elewacji

21,14 m

Długość elewacji

18,64 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

29,14 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

26,64 m

Energooszczędność Energooszczędność

Oze Czym jest OZE (Odnawialne Źródło Energii)?

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Strop

Wiązary

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Okna dachowe

Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!

Sprawdź szczegóły
Dach

Sprawdź, ile możesz zaoszczędzić z dachem solarnym SunRoof. Skorzystaj z porady eksperta.

Bezpłatna wycena
Opis szczegółowy

Fundamenty - rozwiązanie o podwyższonej izolacji termicznej. Ściany zewnętrzne - Bloczek silikatowy 24 cm + styropian 20 cm. Dach - wiązary. Ogrzewanie - c.o. podłogowe + c.w.u. - pompa ciepła ze źródłem dolnym. Wentylacja - rekuperacja.

Opis projektu

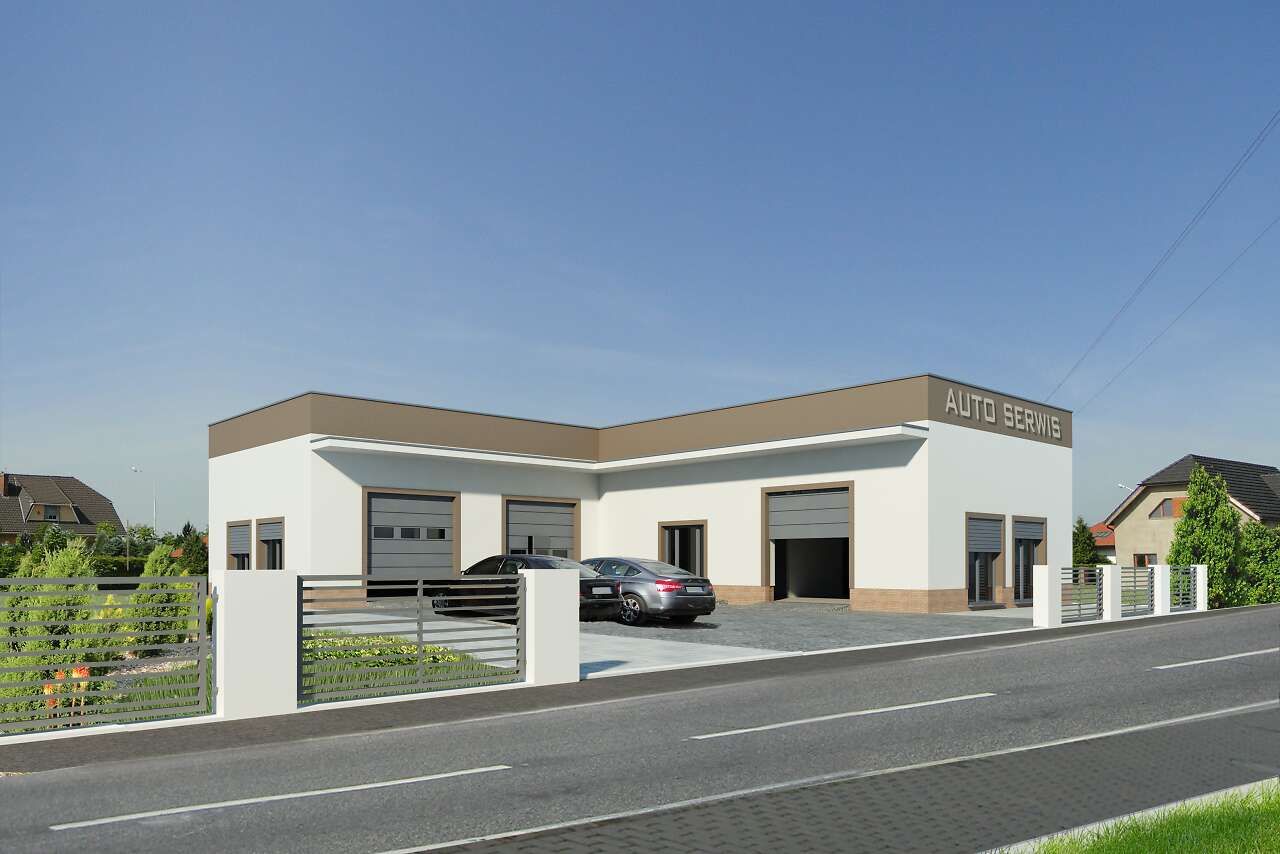

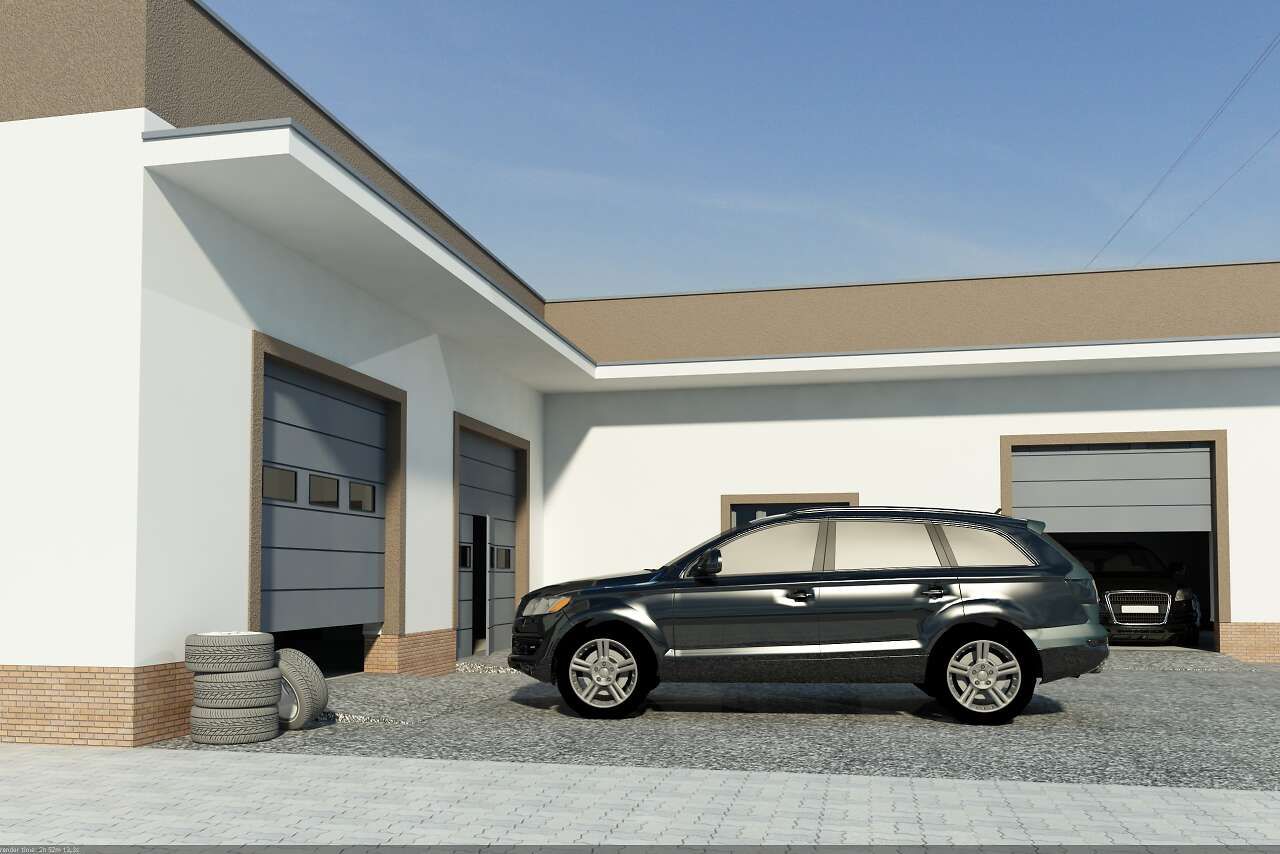

Projekt warsztatu samochodowego z trzema stanowiskami obsługi pojazdów. Posiada wygodne przestronne biuro z niezależnym gabinetem i funkcjonalne zaplecze sanitarne z pomieszczeniem socjalnym, szatnią oraz toaletami zarówno dla pracowników jak i dla klientów. W projekcie przewidziano również niezbędne pomieszczenia techniczne i magazynowe. Budynek może być także zaadaptowany jako myjnia, stacja kontroli pojazdów lub punkt wulkanizacyjny.
